参考资料背景
　　HG/T5614—2019《工业用甲酸钙》
　　1范围
　　本标准适用于甲酸与重质碳酸钙制得的工业用甲酸钙。该产品主要用于水泥快速凝固剂、润滑剂、早强剂，以及烟道气脱硫、脱氮氧化物等。
　　分子式：Ca(HCOO)2
　　结构式：

　　相对分子质量：130.11（按2016年国际相对原子质量）
　　2规范性引用文件
　　下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其新版本（包括所有的修改单）适用于本文件。
　　GB/T191包装储运图示标志
　　GB/T601化学试剂标准滴定溶液的制备
　　GB/T603化学试剂试验方法中所用制剂及制品的制备
　　GB/T6284化工产品中水分测定的通用方法干燥减量法
　　GB/T6678化工产品采样总则
　　GB/T6682分析实验室用水规格和试验方法
　　GB/T8170数值修约规则与极限数值的表示和判定
　　3警示
　　试验方法规定的一些试验过程可能导致危险情况，操作者应采取适当的安全和防护措施。
　　4试剂或材料
　　4.1总则
　　本标准所用试剂和水，在没有注明其他要求时，均指分析纯试剂和GB/T6682中规定的三级水。试验中所用的标准滴定溶液、制剂和制品，在没有注明其他规定时，均按GB/T601、GB/T603的规定制备。
　　4.2无水碳酸钠。
　　4.3碘化钾。
　　4.4硫酸溶液：1+4。
　　4.5高锰酸钾标准滴定溶液：c(1/5KMnO4)=0.1mol/L
　　4.5.1配制
　　称取3.3g高锰酸钾，溶于1050mL水中，缓缓煮沸15min，冷却，于暗处放置两周，用已处理过的4号玻璃滤埚过滤。贮存于棕色瓶中。
　　4.5.2标定
　　称取0.25g于105℃~110℃电烘箱中干燥恒重的工作基准试剂草酸钠，溶于100mL硫酸溶液（8+92）中，用配制好的高锰酸钾溶液滴定，近终点时加热约65℃，继续滴定溶液呈粉红色，并保持30s。同时做空白试验。

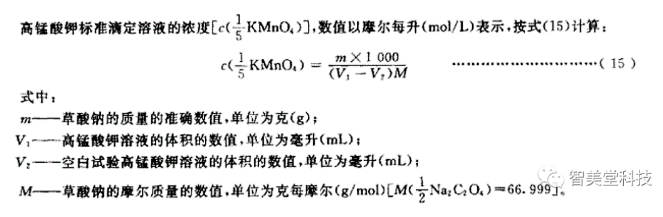

　　4.5.3结果计算

　　4.6硫代硫酸钠标准滴定溶液：c(Na2S2O3)=0.1mol/L
　　4.6.1配制
　　称取26g五水合硫代硫酸钠（或16g无水硫代硫酸钠），加0.2g无水碳酸钠，溶于1000mL水中，缓缓煮沸10min，冷却。放置2周后用4号玻璃滤埚过滤。
　　4.6.2标定

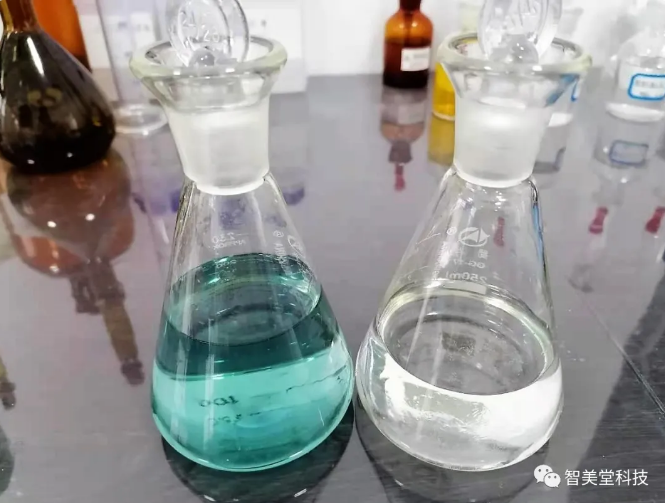

标准滴定试样与空白样做对比试验

　　称取0.18g已于120℃±2℃干燥恒量的工作基准试剂重铬酸钾，置于碘量瓶中，溶于25mL水，加2g碘化钾及20mL硫酸溶液（20%），摇匀，于暗处放置10min，加150mL水（15℃~20℃），用配制的硫代硫酸钠溶液滴定，近终点时加2mL淀粉指示液（10g/L），继续滴定溶液由蓝色变为亮绿色，同时做空白试验。

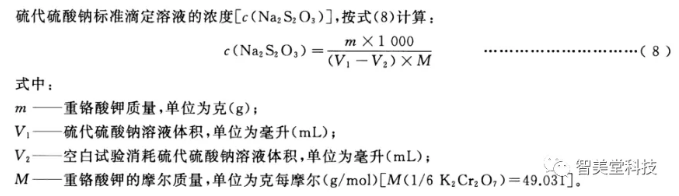

　　4.6.3结果计算

　　4.7淀粉指示液：10g/L
　　称取1g淀粉，加5mL水使其成糊状，在搅拌下将糊状物加到90mL沸腾的水中煮沸1~2min，稀释100mL，临用前制备。
　　5甲酸钙含量的测定
　　5.1方法提要
　　在弱碱性溶液中，试样中的甲酸根离子被已知过量的高锰酸钾氧化后，再将溶液酸化，剩余的高锰酸钾和生成的锰酸钾与过量碘化钾反应生成定量的碘，用硫代硫酸钠标准滴定溶液滴定。
　　5.2分析步骤
　　5.2.1试验溶液的制备

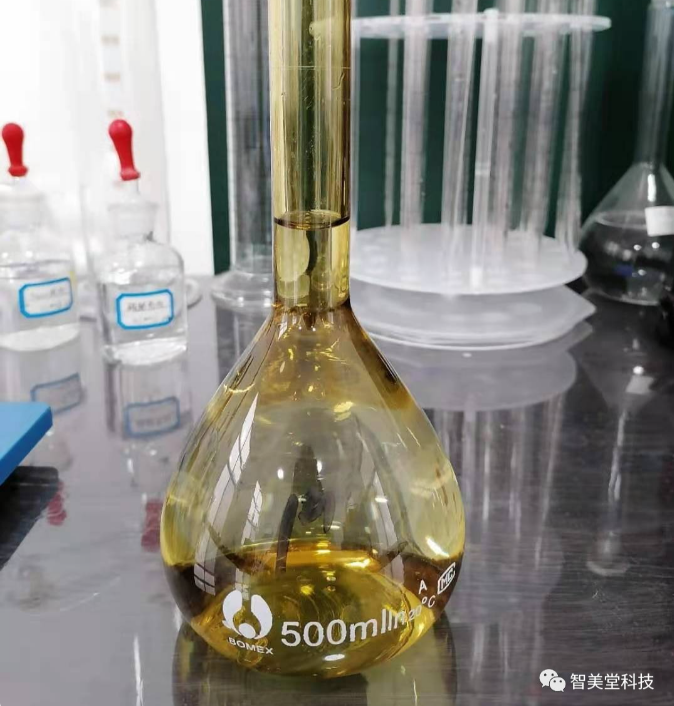

试样配制中

　　称取约2.5g试样，0.0001g。置于250mL烧杯中，加入100mL水溶解，全部转移500mL容量瓶中，用水稀释刻度，摇匀。此溶液为试验溶液，用于甲酸钙含量、钙含量的测定。

　　5.2.2样品测定

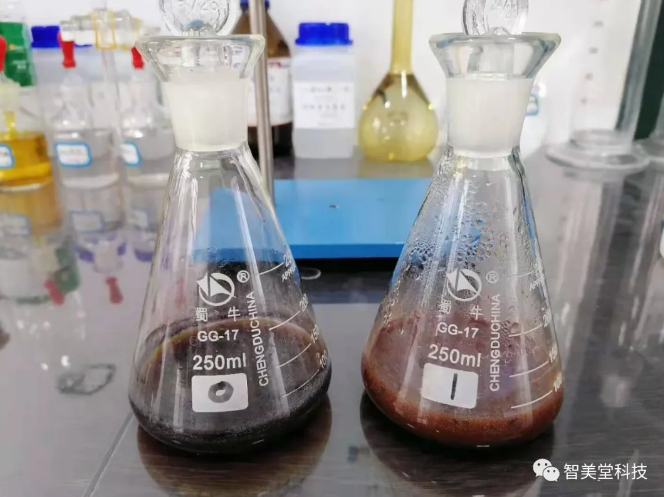

移取高锰酸钾标液于碘量瓶中

　　将试验溶液摇匀，立即用移液管移取15mL试验溶液，置于250mL碘量瓶中，再用移液管移取50mL高锰酸钾标准滴定溶液，加入0.2g无水碳酸钠，摇匀。将碘量瓶置于沸水浴中，恒温30min。取出，冷却室温。加入5mL硫酸溶液和2克碘化钾，加塞，水封后，置于暗处，放置5min。再用硫代硫酸钠标准滴定溶液滴定，近终点时加入3mL淀粉指示剂，继续滴定蓝色刚好消失即为终点。\

-

试验样与空白样对照试验

　　同时同样做空白试验，空白试验溶液除不加试样外，其他加入试剂的种类和量（标准滴定溶液除外）与试验溶液相同。

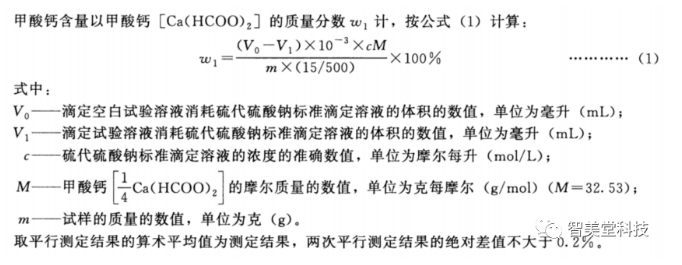

　　5.3结果计算
