砂浆开裂的原因原来是它——作者:方达康砂浆技术研究院冯文利教授
更新时间:2021-05-28 关注:2575
老冯在每次全国砂浆技术学习班上都讲到“砂子级配”在砂浆配方当中的重要性,只有学会砂子级配分析技术,才能玩好砂浆。首先把砂浆的骨架做好,这是首要条件,如果条件不允许,也要尽大努力做好,如何做好砂子骨架,老冯在多篇文章中有详细的描述,这里不再赘述;做好砂子骨架之后,重要的是设计砂浆的灰砂比,这一步非常重要,很多技术人员对这一步把握不好,左右摇摆,导致砂浆性能不稳定,普通砂浆,如果使用天然砂浆,粉料量在15-25%之间,如果用机制砂,粉料量在25-35%之间,如果天然砂和机制砂混用,粉料量在20-30%之间,灰砂比的确定对配方来讲非常重要,老冯能够在短时间内判断出灰砂比,这是长期经验积累的结果;特种砂浆,把握好灰砂比更为重要,如果灰砂比不正确,不但砂浆性能调不出来,还容易开裂;再是掺合料的正确使用,通常使用的掺合料是粉煤灰,要使用二级灰,如果是高钙灰要控制使用量;正确使用添加剂,如果添加剂使用量不够,达不到效果,如果使用过量,产生质量过剩问题,老冯不主张大量使用添加剂的种类和数量来调整砂浆状态,避免解决了一个问题,会出现另一个问题的现象。

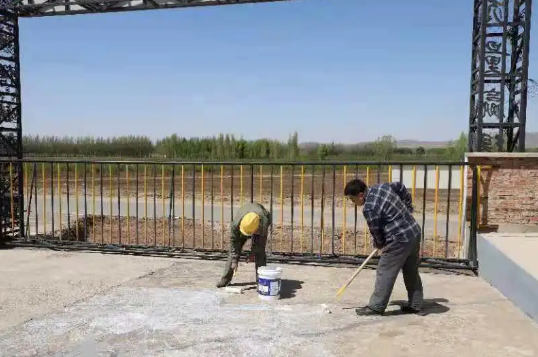

施工之前,对基层进行处理,这一环节特别重要,如果得不到应有的重视,会导致后期砂浆层开裂。首先把施工面进行清理,清理掉浮砂、浮尘、污染物、基面松动部分,然后用高压水枪冲刷干净;等到没有明水时,基层含水率小于8%,可以进行基层处理,如果基层有缝、洞、坑,用水泥砂浆进行基层修补,等到基层凝结时,如果有必要,必须进行界面处理,界面剂起了强度,或者形成膜时,可以进行下一步施工,学会科学使用界面剂非常重要,不同界面使用的界面剂种类不同,不要用错界面剂,避免造成不必要的经济损失;两种基层的结合部,必须用不低于10CM宽的钢丝网挂网,防止因收缩率不同而导致裂缝的出现。
一般来讲,施工温度过高,容易导致砂浆失水过快,造成塑性开裂;如果过堂风大,砂浆层失水快,也容易开裂。遇到这种情况时,施工人员要注意,一个是施工层面打足水,一个是施工24小时之后,要加强养护,一般七天为一个养护周期。
施工过程中,要根据砂浆使用说明书确定加水量,加水量过大,容易导致开裂;同时,要保证足够搅拌时间,只有充分搅拌,砂浆状态才能调出来,施工不会出现问题,老冯发现,现在施工工地砂浆搅不好(搅不熟)是主要问题,一个是设备的设计缺陷原因,一个是工人控制时间不准的原因;砂浆的施工厚度要根据砂浆的特性决定,一般来讲,采用多层施工法比较科学,一次施工不能过厚,否则,容易开裂;砂浆层收光,如果收早了,容易出现横向开裂,如果收晚了,容易出现花纹开裂;落地灰的使用要谨慎,一般来讲,抹到什么地方,什么地方开裂,正确的方法是落地后用在踢脚线上。
如果刚刚施工,砂浆没有初凝开裂,其一,原因是水泥加量大,也叫灰号大,其二,是砂浆含土量高,其三,砂浆保水不好,砂浆失水快,导致的开裂;一般短粗横向开裂,是砂浆抹的过厚,下垂造成的,或者,砂浆的容重特别高容易导致横向开裂。
一般施工完三个月到一年发生鸡足纹开裂,是砂浆偏细造成的,或者,配比当中的粉料太多造成的,还有可能是墙体不太吸水造成的。
如果一年以后,长细纹开裂,一般是砂浆当中加入水泥过多,强度过高造成的,抹灰工人都知道,砂浆的灰号不能过高,一高,会出现开裂。
砂浆开裂原因比较复杂,有些砂浆开裂情况,还要到现场根据具体情况而定;有时,砂浆开裂是多种因素的集合,要综合分析问题,所以,砂浆技术人员要多积累经验,能够迅速找出导致砂浆开裂的主要原因,及时改正,避免砂浆施工过程中的质量事故。
