一、几个名词的定义

在建筑施工或装修中，经常会用到腻子或涂料。由于南北地域的差异，材料来源的不同以及城乡之间的生活水平差异，往往在不同的地方，使用不同的装修材料。

在北方农村，目前还在使用刮大白，刮大白的主要原材料也是双飞粉，也叫“ 大白粉”，它主要成分是重质碳酸钙，重质碳酸钙又简称为“重钙”，通常用于将墙面、顶棚填补遮盖找平、刮平刷白。

在城市家庭装修中，普遍使用腻子来作墙面衬底和找平。腻子的主要成分是是由石膏粉、滑石粉、白水泥、粘结剂组合在一起搭配使用的的，石膏粉是可以加速干燥期，白水泥起的是粘结作用，滑石粉使墙面基层光滑、细腻。在建筑装修中腻子按照形态分为膏状腻子、干粉腻子和双组分腻子。

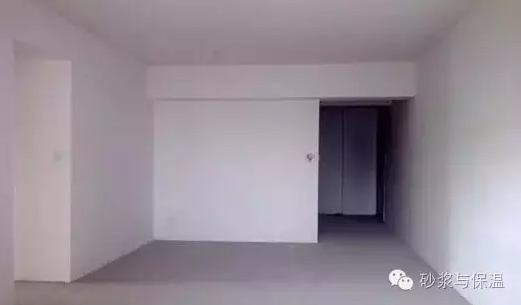

我们理想的毛坯商品房应该是这样的

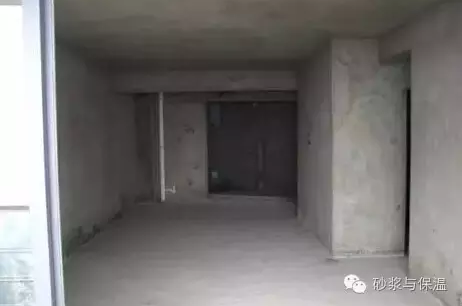

但实际上我们拿到的毛坯商品房是这样的

按照JG/T3049-1998《建筑室内用腻子》标准分类，内墙腻子分为Y型和N型，Y型即一般型，N型耐水型，具有一定耐水性的腻子。Y型腻子俗称普通腻子、821腻子等，目前市场上的此类腻子基本是采用预糊化淀粉、羧甲基纤维素混和双飞粉、 滑石粉等原材料生产的一种价低、质次的建筑装修材料，因其使用的胶结材料本身具有可降解性质，涂层易粉化，遇潮湿很快霉变和降解，容易造成涂层粉化、开裂、空鼓、脱落。目前我国广大地区生产的内墙腻子仍普遍采用聚乙烯醇107胶、羧甲基纤维素混和双飞粉、滑石粉等粉体材料。虽然比进口胶粉以及乳液混和粉体材料成本要低，但还是存在工艺复杂，成本较高。特别是含有甲醛等大量的有害物质，可导致人的神经系统受损，严重时可致中毒和致癌，特别是对婴幼儿以及年老体弱者危害更大。

耐水腻子通常是以灰钙粉、滑石粉等为主要原料，加入羟丙基甲基纤维素醚（ HPMC）、聚乙烯醇粉末、可再分散乳胶粉等原料组成。灰钙粉是一种外观成白色的粉末状物质，主要是由CaO，Ca(OH)2组成，CaO与水后生成Ca(OH)2，Ca(OH)2与空气中的CO2反应生成坚硬的CaCO3，从而使涂层具有良好的耐水性，耐水腻子洁白细腻，手感好；有仿瓷效果（需要增加压光工序）；具有良好的耐水性，在水中浸泡7天不空鼓、脱落。

在中原地区称之为仿瓷涂料，实际上也是属于耐水腻子，经过压光抛光工序，腻子表面形成相当光滑的的效果。

聚乙烯醇粉末与其它粉体干混后，加水形成膏状浆体。水分挥发后形成了无机与胶结料构成的框架结构，即水硬性材料构成的脆硬性骨架，以及聚乙烯醇粉末在间隙和固体表面成膜结构的柔韧性连接，这种连接可以想象成由很多细小的小弹簧连接在刚性的骨架上，由于聚乙烯醇形成的高分子树脂薄膜的拉伸强度远高于水硬性材料的数量级以上，使得腻子的自身强度得以增强，即内聚力得以提高。由于聚合物的柔性，形变能力远高于水硬性材料等形成的刚性结构，这样能提高腻子的形变能力，分散应力的作用得到大幅提高，从而改良了腻子的抗裂性能。聚乙烯醇粉末的耐水性能较可再分散乳胶粉要弱一点，但是在含有水泥的耐水腻子碱性体系中，聚乙烯醇会被腻子中水泥水化生成的碱所皂化，同时被石英类材料所吸收，聚乙烯醇的亲水性能大大被弱化了，因此并不会影响耐水腻子的耐水性能。

外墙腻子的强度一部分是靠水泥自身的强度，水泥是水硬性材料，要靠适量的水养护才能达到强度，因为腻子本身涂层比较薄，如果腻子本身水分养护不够的话有可能造成腻子缺水造成粉化脱粉，可以适当增加纤维素醚的用量，或者调整一下聚乙烯醇粉末的用量。

薄层腻子的强度一部分来自粘结料，一般添加3-5公斤的聚乙烯醇粉末应该不会掉粉了。

有时生产出的腻子成品会出现脱粉和手感粗糙现象，那主要是普遍存在的填料不纯的问题，要检查填料中的灰钙和水泥质量，在北京、河北、山西、山东、河南、沈阳市场经抽查灰钙中含大白粉超过60-70％，水泥含大白粉超过60％以上，或者施工中没有掌握好压光时间，控制腻子八成干是压光佳时间，这容易造成脱粉现象。出现手感不光滑，主要是重钙、灰钙没有达到400目以上细度所造成的。 那如何用简便的方法来检查灰钙和水泥的质量呢，方法很简单，将灰钙、水泥分别用清水调成糊状物，刮到墙体上，干后用手擦，如有硬度不脱粉是正宗的质量合格的，否则是假冒伪劣产品。

仿瓷腻子在抛光压光后出现小颗粒现象，这与聚乙烯醇粉末的质量有很大关系。聚乙烯醇粉末的细度以及聚乙烯醇原料质量都会影响仿瓷腻子的质量。国内好多商家以180目或200目为卖点，实际上忽悠客户。按照国际上对粉体的细度描述是以过筛率为标准的，如日本和台湾生产的聚乙烯醇粉末产品，我们通常称之为S级，其产品标准是95%通过 80目的筛子。如果在大规模生产过程中所有产品达到180目以上几乎是不可能的，粉末越细，静电越厉害，那是无法通过振动筛的，也根本无法进行工业化生产。粉末粒径不能大于180微米，过粗的聚乙烯醇粉末不容易迅速溶解于水；聚合度过高的聚乙烯醇粉末也影响其在水中的溶解性，一般我们建议使用聚合度在1700以下的聚乙烯醇粉末；从我们接触的腻子生产厂家来看，采用电石法生产的聚乙烯醇粉末在配置腻子粉的时候，容易出现产品使用过程中有小颗粒现象，建议换用乙烯法（或石油天然气法）生产的聚乙烯醇粉末来配置生产腻子粉。
